玻璃鋼防腐施工步驟工藝質(zhì)量要求及安全措施
作者：hengke來源：河北君正防腐保溫有限公司時間：2019-04-24 03:51訪問量：
描述：玻璃鋼防腐施工時在原設(shè)備的基礎(chǔ)上增加一層防腐保護層，本保護層是由玻璃纖維增強塑料結(jié)合適當(dāng)?shù)姆栏瘶渲瞥珊喎Q“玻璃鋼”同時使用能達到良好的防腐蝕性，本產(chǎn)品具有抗?jié)B漏性、造價低、整體性好、耐酸堿度好等一系列優(yōu)點。廣泛適用于各企業(yè)中等耐酸、耐堿、耐鹽的車間、倉庫、墻面等設(shè)施中使用。
玻璃鋼防腐施工步驟工藝質(zhì)量要求及安全措施
玻璃鋼防腐施工時在原設(shè)備的基礎(chǔ)上增加一層防腐保護層，本保護層是由玻璃纖維增強塑料結(jié)合適當(dāng)?shù)姆栏瘶渲瞥珊喎Q“玻璃鋼”同時使用能達到良好的防腐蝕性，本產(chǎn)品具有抗?jié)B漏性、造價低、整體性好、耐酸堿度好等一系列優(yōu)點。廣泛適用于各企業(yè)中等耐酸、耐堿、耐鹽的車間、倉庫、墻面等設(shè)施中使用。

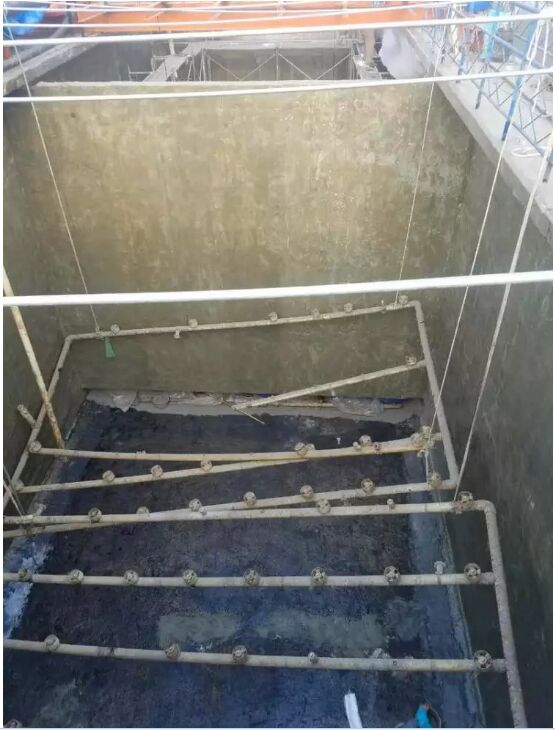

一、玻璃鋼防腐施工步驟：
1、準(zhǔn)備工作：
①施工前確保水泥地面完全干透基礎(chǔ)平整，然后才能進行底油涂刷工作。
②準(zhǔn)備施工所需玻璃鋼原材料及施工設(shè)備。
2、具體施工程序為三布五油，即底涂一遍待凝固后再刷一遍環(huán)氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層最后再刷環(huán)氧一便封面即可。
3、成品保護：由于施工環(huán)境屬于池灌類，不利于環(huán)氧的固化成形，所以必須需要48小時的固化時間，待完全固化后即可使用。
二、玻璃鋼防腐施工質(zhì)量要求：
1、按實際現(xiàn)場做好各個環(huán)節(jié)的施工工作，互檢和專檢以達到質(zhì)量要求。
2、施工期間施工人員要對自己的本職工作負責(zé)，使工作質(zhì)量不斷提高。
三、玻璃鋼防腐施工安全措施：
1、由于施工所用原材料為易燃物品，所有進入現(xiàn)場的施工人員都不得吸煙，嚴禁煙火。
2、施工人員進入現(xiàn)場遵守各項規(guī)章制度，聽從領(lǐng)班安排。
3、在進行涂刷瓷釉時現(xiàn)場必須設(shè)有通風(fēng)機進行送新風(fēng)保持水池內(nèi)空氣新鮮，或佩戴防毒面具以便于更好的施工。
四、玻璃鋼防腐施工工藝：
1、作業(yè)條件
施工環(huán)境溫度以5—25℃為宜，相對濕度不大于8%，玻璃鋼施工前嚴格檢查地面基礎(chǔ)是否平整，在地面不完全干透的情況下不能進行施工由于施工環(huán)竟在地下室所以必要時設(shè)有通風(fēng)及低壓照明設(shè)施。
2、基層表面要求
混凝土表面應(yīng)堅固、密實、平整，不應(yīng)有起砂、起殼、裂紋等現(xiàn)象。水池內(nèi)壁等基礎(chǔ)采用混凝土一次抹好，陰陽角應(yīng)做成斜角或圓角，以達到方便施工的目的。
3、工藝操作
（1）配制耐環(huán)氧樹脂的容器應(yīng)保持清潔、干燥、無油污。
（2）配制膠料時，每次配制量應(yīng)根據(jù)工程量及操作人數(shù)而定，隨用隨配。
（3）環(huán)氧樹脂由酒精和T31配制達到固化程度，程序如下：在容器中取定量的環(huán)氧樹脂，然后加入T31固化劑充分攪拌均勻，配好后在30分鐘內(nèi)用完。
（4）涂刷玻璃布層數(shù)為三遍，第一道涂刷完畢進行第二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。

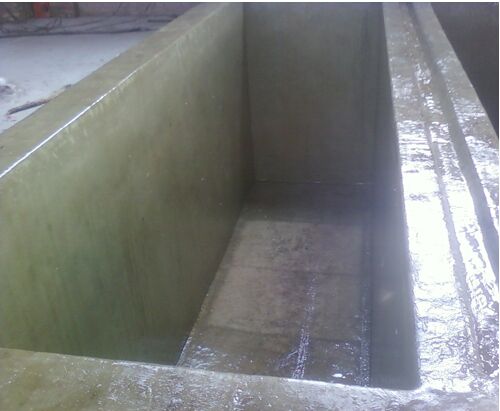

4、質(zhì)量要求
（1）環(huán)氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現(xiàn)象出現(xiàn)。
（2）耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過壁厚的20%。
5、成品保護
（1）不允許在防腐層上進行強度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質(zhì)滴灑在表面進行防腐性能測試。
（2）嚴防焊接火花掉在成品表面，如有接觸時必須設(shè)襯板或鐵板做為防護。
